Die Weitwurfdüse JD160 eignet sich für die Zufuhr von gekühlter oder erwärmter Luft in großen / hohen Räumen und Hallen. Die Weitwurfdüse ist für die Wandmontage vorgesehen und eignet sich auch für den Anschluss an ein Flexrohr. Die in jede Richtung schwenkbare Düse ermöglicht eine hohe Variabilität in der Strahllenkung. Die Düse kann horizontal wie vertikal um 30° in jede Richtung geneigt werden (zusammen je 60° Schwenkradius). Zudem eignen sich die Weitwurfdüsen für große Wurfweiten.
Die Ausführung als Shortpipe verfügt über ein verkürztes Strahlrohr mit größerer Auswurföffnung.
Die Weitwurfdüse JD160 ist nicht für den Einbau in Fußböden geeignet (Lüftungsgitter für die Fußbodenmontage finden Sie hier).
Die Weitwurfdüse JD160 für die Wandmontage hat folgende Eigenschaften:
- Düsenkörper aus Aluminium
- Befestigungsflansch aus Stahl
- RAL 9010 lackiert (reinweiß)

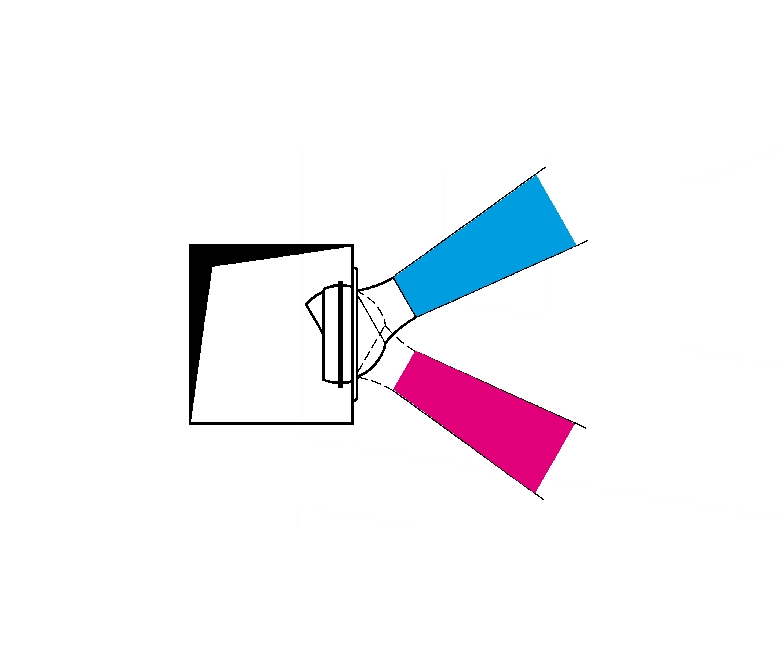

- variable Düse (±30° horizontal und vertikal)
- Luftverteilung erfolgt strahlenförmig
- je eine Düse (Shortpipe - verkürztes Strahlrohr)
- geeignet für die Montage in der Wand
- geeignet für Flexrohranschluss
- Montage durch Verschraubung
- für hohe Räume geeignet
Nennmaß des Lüftungsgitters [Außenmaß inkl. Rahmen / Wandöffnung]:

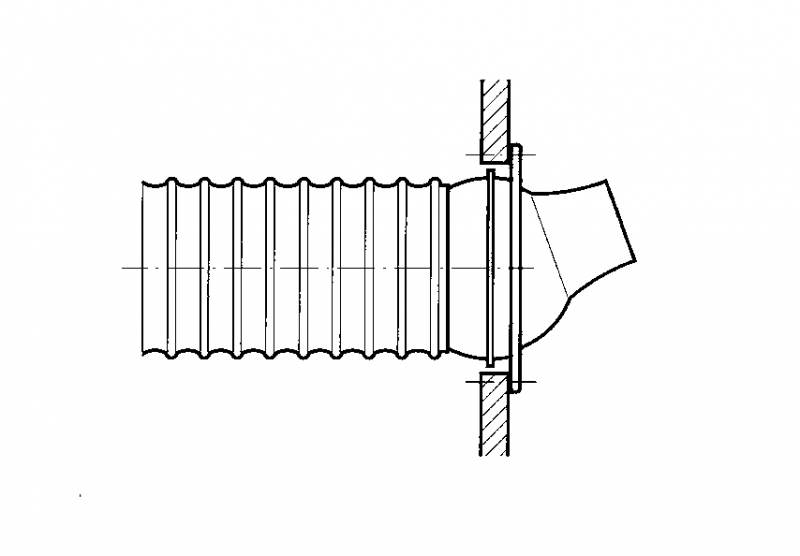

- Ø 200 [296 / ca. 245] mm - siehe dazu auch techn. Zeichnung (Bild 2)
Nachfolgende Tabelle zeigt die möglichen Volumenströme [m³/Std.] bei verschiedenen Schallleistungspegeln [db(A)]:
| Nennmaß | 25 dB(A) | 30 dB(A) | 35 dB(A) |
|---|---|---|---|
| Ø 200 mm | 455 m³/h | 551 m³/h | 668 m³/h |
Lüftungsgitter für besondere Anforderungen in Sonderformaten sind auf Anfrage erhältlich.
Eine flexible Fertigung sorgt dafür, dass eine Lieferung meist innerhalb 1-2 Wochen erfolgen kann. Die rotec GmbH kann einen bundes- und europaweiten Versand von Lüftungsgittern anbieten. Dabei kann die Lieferung unter anderem werktäglich in die Großräume Berlin, Hamburg, München, Frankfurt, Köln, Stuttgart, Leipzig, Dresden, Bremen, Düsseldorf. Hannover, Kiel, Rostock oder Nürnberg erfolgen. Ebenso kann eine Lieferung u.a. nach Österreich, Polen, Luxemburg oder in die Schweiz angeboten werden.
