Das Kanalgitter GS120G eignet sich für die Abfuhr von gekühlter oder erwärmter Abluft über ein rundes Kanalrohr (Rundrohr). Das Kanalgitter wird direkt in der runden Kanalleitung installiert und über sichtbare Schraub-Befestigungen verschraubt. Die senkrechten Lamellen können von Hand eingestellt werden. Zusätzlich kann ein Luftmengenregulierer mit dem Kanalgitter kombiniert werden, damit die abzuführende Luftmenge reguliert werden kann.
Das Lüftungsventil ist nicht für den Einbau in Fußböden geeignet (Lüftungsgitter für die Fußbodenmontage finden Sie hier).
Für die Zufuhr von Luft ist das Kanalgitter GS130G vorgesehen (dieses Lüftungsventil finden Sie hier).
Das Kanalgitter GS120G für die Montage im Rundrohr (runder Lüftungskanal) hat folgende Eigenschaften:
- Kanalgitter aus Stahl
- für Abluft vorgesehen
- verzinkt
- senkrechte Lamellen
- Lamellen sind von Hand einzeln einstellbar
- geeignet für die Montage im Rundrohr
- geeignet für Befestigung direkt am Kanal
- Montage durch Verschraubung (sichtbar)
- Luftmengenregulierer als Zubehör erhältlich
- Rundrohrdurchmesser MIN. 315 mm
- Rundrohrdurchmesser MAX. 900 mm
Nennmaß / Kanalöffnung des Kanalgitters [Außenmaß inkl. Rahmen / Gittermaß]:

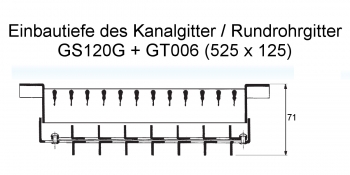

- 525 x 125 [554 x 154 / 505 x 105] mm - siehe dazu auch techn. Zeichnung (Bild 2)
Nachfolgende Tabelle zeigt die möglichen Volumenströme [m³/Std.] bei verschiedenen Schallleistungspegeln [db(A)]:
| Nennmaß | 25 dB(A) | 30 dB(A) | 35 dB(A) |
|---|---|---|---|
| 525 x 125 mm | 443 m³/h | 510 m³/h | 587 m³/h |
Lüftungsgitter für besondere Anforderungen in Sonderformaten oder abweichende Farben sind auf Anfrage erhältlich.
Eine flexible Fertigung sorgt dafür, dass eine Lieferung meist innerhalb 1-2 Wochen erfolgen kann. Die rotec GmbH kann einen bundes- und europaweiten Versand von Lüftungsgittern / Kanalgittern / Rundrohrgittern anbieten. Dabei kann die Lieferung unter anderem werktäglich in die Großräume Berlin, Hamburg, München, Frankfurt, Köln, Stuttgart, Leipzig, Dresden, Bremen, Düsseldorf. Hannover, Kiel, Rostock oder Nürnberg erfolgen. Ebenso kann eine Lieferung u.a. nach Österreich, Polen, Luxemburg oder in die Schweiz angeboten werden.
